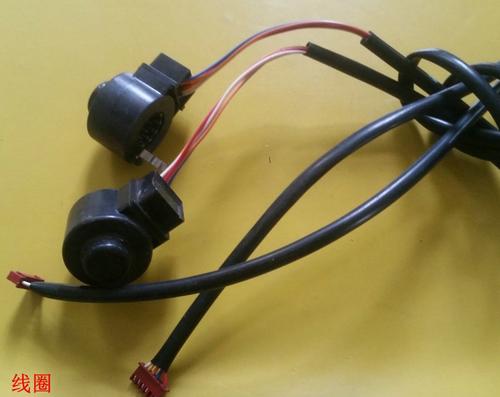

电子膨胀阀线圈生产工艺制造技术

发布时间:2020-02-14   作者:admin   浏览次数:101

1、一种电子膨胀阀的线圈和使用该线圈的电子膨胀阀
 [简介]:本技术涉及一种步进电机的线圈和使用该线圈的电子膨胀阀,属于制冷控制技术领域,其电子膨胀阀的线圈包括第一绕线组(8)、第二绕线组(7)、上罩体(1)、下罩体(2)、控制线连接体(6)、以及与所述第一绕线组(8)配合的下极板(3b)和与所述第二绕线组(7)配合的上极板(4a),其特征在于,所述下罩体2的底部(23)通过冲压方式形成卡接固定部,本技术通过对现有技术的微小型步进电机结构改进,取消定位部件并简化工艺,提高了产品的使用可靠性和降低了成本。
2、一种电子膨胀阀线圈及其电子膨胀阀
 [简介]:本技术提供了一种电子膨胀阀线圈及其电子膨胀阀,属于空调系统中的流量调节阀,解决了现有电子膨胀阀线圈的定位部容易受卡扣外力破坏的技术问题,本技术的电子膨胀阀线圈包括具有插线部的线圈主体和用于线圈主体安装的卡扣,所述卡扣包括沿线圈主体轴向方向设置的卡扣主体和延伸至线圈主体下方的下定位部,所述卡扣还包括延伸至线圈主体上端面的上定位部,所述线圈主体的上端面设有定位凸起,所述上定位部设有定位孔,所述上定位部通过定位孔与定位凸起固定连接并且上定位部贴紧线圈主体的上端面。
3、电子膨胀阀的阀体与线圈的联结结构及电子膨胀阀
 [简介]:本技术提供了一种电子膨胀阀的阀体与线圈的联结结构,其中,线圈上设有线圈支架,线圈支架包括固定于线圈底部的支撑盘以及位于支撑盘下方的定位环片,定位环片上排列有至少一定位部;电子膨胀阀的阀体上固定有支撑定位片,支撑定位片位于支撑盘的下方并且位于定位环片的上方,支撑定位片上排列有至少一定位凸起;其中,支撑定位片上的至少一定位凸起与线圈支架上的定位部弹性卡接。本技术还提供一种电子膨胀阀,该电子膨胀阀具有上述电子膨胀阀的阀体与线圈的联结结构。本技术的电子膨胀阀的阀体和线圈之间连接稳定而且线圈与阀体的位置可以进行方便地调整。
4、防XX线圈、电子膨胀阀以及防XX线圈的加工方法
 [简介]:本技术提供了一种防XX线圈,包括绕组(1)、绕组壳体(2),绕组壳体(2)上设有电缆安装部(3)、线路板(4),线路板(4)上安装有引线(5),引线外设置有护套(6),绕组壳体(2)外还固定连接有罩壳(7);罩壳(7)的顶端高于护套(6)的底端,罩壳(7)、电缆安装部(3)、线路板(4)、引线(5)和部分护套(6)灌封成一体。相比于现有技术,该防XX线圈实现了对护套6底端的灌封,保证线路板4连接处的电气绝缘性能,提高了防XX线圈的防XX性能,使其符合国家对防XX线圈认证要求,同时也能满足电子膨胀阀的防XX线圈的市场要求。本技术还提供一种应用该防XX线圈的电子膨胀阀,以及防XX线圈的加工方法。
5、一种电子膨胀阀及其线圈总成、线圈总成的装配方法
 [简介]:本技术提供了一种电子膨胀阀的线圈总成,包括包封定子绕组的线圈组件、用于安装线路板的线路板注塑件;所述线圈组件、所述线路板注塑件二次注塑于一体,成为线圈注塑件。采用这种结构,二次注塑的线圈注塑件保证了线路板注塑件与线圈组件之间的密封性,在线圈总成的装配过程中,无需焊接线路板注塑件与线圈组件,也就避免了二者的焊缝处渗水的可能性,保证电子膨胀阀的工作稳定性。此外,本技术还提供一种应用该线圈总成的电子膨胀阀,以及该线圈总成的装配方法,具有相同效果。
6、线圈骨架和膨胀阀线圈
 [简介]:本技术提供一种线圈骨架和膨胀阀线圈。线圈骨架包括本体、第一尖角形密封筋、骨架接口部、密封凸筋和第二尖角形密封筋。本体具有平行设置的上边缘和下边缘,上边缘具有第一沟槽,下边缘具有第二和第三沟槽。第一尖角形密封筋环绕设置于上边缘,朝向下边缘一侧凸起。第一沟槽毗邻第一尖角形密封筋的内侧。密封凸筋设于骨架接口部和下边缘的连接处,密封凸筋靠近骨架接口部的一侧为斜面,第三沟槽毗邻密封凸筋的一侧。第二尖角形密封筋朝向上边缘一侧凸起,第二沟槽毗邻第二尖角形密封筋的内侧。本技术通过改进线圈骨架去解决漆包线受冲击力的问题,从而提高线圈品质,无需增加额外成本。
7、线圈装置及其制造方法和包括该线圈装置的电子膨胀阀
 [简介]:本技术提供了一种线圈装置,用于电子膨胀阀,包括接线端子部(1),所述接线端子部(1)引出有与所述电子膨胀阀的引线(2)连接的接线端子(3),且所述接线端子部(1)的外部包裹有密封所述接线端子(3)与所述引线(2)之间的接头的密封件(4);所述密封件(4)为热熔材料注塑件。该装置的结构设计一方面能够有利于提高生产效率和降低生产成本,另一方面能够避免污染环境和保证引线的绝缘性能。此外,本技术另提供一种包括该线圈装置的电子膨胀阀。再者,本技术还提供了一种该线圈装置的制造方法。
8、一种步进电机的线圈和使用该线圈的电子膨胀阀
 [简介]:本技术涉及一种步进电机的线圈和使用该线圈的电子膨胀阀,属于制冷控制技术领域,本技术给出的步进电机的线圈包括第一绕线组、第二绕线组、上罩体、下罩体、定位部件和控制线连接体、以及与所述第一绕线组配合的下极板和与所述第二绕线组配合的上极板,其特征在于,所述定位部件上设置有卡接体;所述上罩体上设置有与所述卡接体相对应的卡接座,所述定位部件通过所述卡接体固定连接在上罩体上,本技术通过对现有步进电机的线圈结构改进,无须使用焊接工艺,避免了因焊接对上下绕线组的热影响而导致的线圈受损和接触不良等问题,提高了产品的使用可靠性。
9、电子膨胀阀及其线圈装置和用于该线圈装置的工装
 [简介]:本技术提供了一种线圈装置,用于电子膨胀阀,包括线圈插针、线路板和引线部件;所述线路板的上端设有插针孔,所述线圈插针通过所述插针孔与所述线路板焊接导通,所述线路板下端设有连接部,所述引线部件通过所述连接部与所述线路板焊接导通,其焊接面平行于所述引线部件的引线长度方向。本技术所提供的线圈装置,其引线部件的引线在与线路板焊接导通时不需要弯折,从而消除了使用过程中引线部件因受力导致的焊接根部弯折断裂的隐患,提高了线圈装置的可靠性。此外,本技术还提供了一种包括该线圈装置的电子膨胀阀。再者,本技术还提供了一种用于该线圈装置的工装。
10、一种膨胀阀上的线圈定位盘
 [简介]:本技术提供了一种膨胀阀上的线圈定位盘,线圈机壳的内部安装有膨胀阀线圈,线圈机壳的开口处里嵌放有一个定位盘,阀罩扣装在定位盘里有其上的弹性片固定,所述定位盘由弹性片和定位凸脚构成,定位盘的内径是一个开口的圆盘,开口圆盘的圆周壁上朝上均匀排布有弹性片,所述弹性片的相邻处设置有朝下的定位凸脚。定位盘的直径小于线圈机壳上的开口直径并且大于阀罩的直径。本技术方案可在任意角度上实现配合,易安装,固定牢固。
11、一种电子膨胀阀阀体与线圈定位结构
12、一种电子膨胀阀线圈的制作方法
13、一种膨胀阀线圈定位结构
14、实现线圈在阀本体上定位的电子膨胀阀
15、一种电子膨胀阀及其线圈
16、一种电子膨胀阀线圈及其电磁极板、定子外壳
17、一种膨胀阀及其线圈
18、一种膨胀阀的线圈结构
19、一种电子膨胀阀及其线圈装置
20、一种电子膨胀阀线圈及其生产工艺
21、一种电子膨胀阀线圈一体化结构
22、一种阀用线圈及膨胀阀
23、电子膨胀阀线圈定子极板的生产装置及对应的生产方法
24、电子膨胀阀线圈的制作方法
25、电子膨胀阀及其步进电机线圈装置
26、线圈连接结构及电子膨胀阀
27、一种电子膨胀阀及其线圈装置
28、一种新型电子膨胀阀线圈定位结构
29、一种电子膨胀阀线圈
30、电子膨胀阀及其线圈
31、电子膨胀阀的线圈线序检测方法、装置和系统及空调系统
32、空调用电子膨胀阀的阀体与线圈定位连接结构
33、一种电子膨胀阀、电机线圈、电路板组件以及灌胶方法

  以上为本套技术的目录及部分简要介绍,内容都包括具体的生产制作过程,收费200元,购买或咨询更多相关技术内容可联系:微信/电话:13510921263
