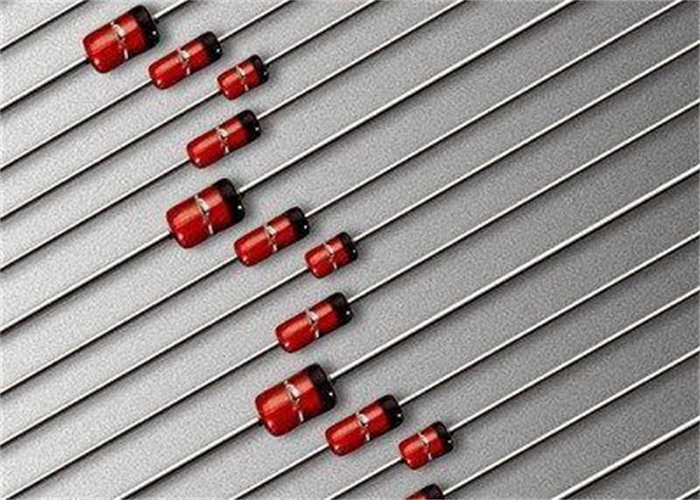

稳压二极管生产工艺技术制造方法

发布时间:2021-09-26   作者:admin   浏览次数:187

2 稳压二极管的制备方法
   简介:本技术提供了一种稳压二极管的制备方法,包括:提供衬底,在所述衬底上形成外延层,对所述外延层进行离子注入以在所述外延层中形成若干阱区;在所述外延层上形成硅化物层,所述硅化物层覆盖所述外延层;刻蚀所述硅化物层的部分厚度以使所述硅化物层中形成若干凸起部,所述凸起部位于所述阱区的中心区域的上方;对所述凸起部相对的两侧下方的所述阱区分别进行离子注入,以形成第一掺杂区和第二掺杂区。本技术以解决稳压二极管的击穿电压不符合设计要求的问题。
3 一种具有稳定击穿电压的稳压二极管的制备方法
   简介:本技术提供了一种具有稳定击穿电压的稳压二极管的制备方法,该配方技术是一种通过调整P型区杂质纵向分布改善稳压二极管击穿电压稳定性的工艺方法,通过高能离子注入工艺,降低稳压二极管P型区杂质浓度梯度:采用高能离子注入后低温退火或快速退火工艺完成稳压二极管P型区杂质激活,避免高温热过程导致的杂质浓度再分布,降低稳压二极管P型区杂质浓度在PN结附近的变化量。
4 一种稳压二极管及其制造方法
   简介:本技术属于半导体器件制作领域,涉及稳压二极管生产领域,尤其涉及一种稳压二极管及其制造方法。稳压二极管包括背面电极层、衬底N+、外延层N‑‑、外延层N‑、正电极区P+、保护扩散环P++、钝化层和银台电极,本技术的稳压二极管设计使用N+/N‑‑/N‑双外延层外延片,利用双扩散工艺制作PN结,钝化层包括由下到上依次设置的二氧化硅和氮化硅;工艺中采用PECVD工艺和双扩散结构制作工艺技术,简化工艺步骤的同时提高了芯片的性能。本技术的稳压二极管制造方法相较于传统工艺流程改动小,因此具有兼容性好、实用性强的特点。
5 一种稳压二极管折弯机
   简介:本技术提供了一种稳压二极管折弯机,其结构包括有其结构包括有机体、防尘门、二极管折弯装置、稳压二极管,机体外装有防尘门,机体内置有二极管折弯装置,二极管折弯装置上放置有稳压二极管,与现有技术相比,本技术的有益效果在于:本技术通过液压缸、顶板、折弯辅助机构、折弯辊、二极管限位机构、底板、二极管夹紧机构、折弯辊置放座、二极管限位压块的结合设置,可一次性对较多的稳压二极管进行折弯,折弯效率高,能够保证二极管两端的引脚在同一点位进行90度折弯,折弯效果好,可使两个引脚的折弯角距离二极管管端面一致,从而能保证引脚与电路板的焊接插孔位置相对,利于稳压二极管的放置焊接。
6 一种稳压二极管制作方法
   简介:本技术提供一种稳压二极管的制作方法,包括以下步骤:1)去除杂质;2)一次氧化,3)二次氧化,4)三次氧化,5)烧结降温,6)去除氧化层,7)安装芯片,制得稳压二极管。本技术制作出的二极管稳定性高,制作方法简单,制造成本低。
7 一种低压稳压半导体发光二极管的制造工艺
   简介:本技术提供了一种低压稳压半导体发光二极管的制造工艺。主要采用扩散法P+N+结的电压主要取决于单晶片的电阻率,通过选用高浓度P型衬底取代N型衬底,通过控制N型扩散的浓度及结深,可以精确的控制稳压管的电压值。本技术所述方法主要用来制造5V~8.5V的低压稳压半导体发光二极管产品。
8 一种基于有机微发光的反向击穿调试稳压载流子的二极管
   简介:本技术提供了一种基于有机微发光的反向击穿调试稳压载流子的二极管,其结构包括:导线托盘、树脂圆镜罩、载流子调压座、正极电板、负极电板、罩底框盘、引脚杆,本技术实现了运用载流子调压座与正极电板相配合,通过衔铁磁芯块配合电流量的平衡而偏摆,通过截面滑衬座给高低位电压形成一个稳压操作,也对电流的截面流通得到限流,通过回转刷盘保障磁场压力的一致性,让微调磁场去改变电流滞缓消耗和防护载流子额顶上限值的控制,给二极管内的灵活调试提供很好的机械结构帮助,也让反射帽座的凝胶垫座绝缘,在防漏电的同时胶体分子密度均匀抗震,使二极管内载流子的磕碰损耗概率降低,形成对有机微发光二极管方向击穿电流的调试稳压效果。
9 一种稳压型肖特基二极管组件
   简介:本技术提供了一种稳压型肖特基二极管组件,包括壳体,所述壳体内腔底部的两侧均开设有第一凹槽,所述壳体内腔的顶部活动连接有限位条,所述限位条的顶部固定连接有二极管本体,所述限位条底部的两侧均开设有第二凹槽,所述第二凹槽内腔的顶部固定连接有第一弹簧,所述第一弹簧的底部固定连接有第一滑块,第一滑块的底部固定连接有定位盒,定位盒的底部延伸至第一凹槽的内腔。本技术通过设置壳体、第一凹槽、限位条、二极管本体、第二凹槽、第一弹簧、第一滑块、定位盒、定位块、第二弹簧、第二滑块、限位杆、活动块、连接块和安装孔的配合使用,解决了现有的稳压型肖特基二极管组件不方便对二极管进行拆卸的问题。
10 一种无频闪发光二极管驱动装置及线性稳压方法
   简介:本技术提供了一种无频闪发光二极管驱动装置及线性稳压方法,它涉及发光二极管驱动器技术领域;电源转换电路包括交流对直流转换器,对交流电力进行转换而产生输入电压;变压器,具有相互隔离且彼此电磁耦合之初级线圈及次级线圈,初级线圈电连接于交流对直流转换器;切换开关,电连接于初级线圈;控制器,电连接于切换开关并用以调变切换开关的工作周期;以及输出级整流器,电连接于次级线圈并提供带有涟波之输出电压予发光二极管灯串;回授电路电连接于输出级整流器,回授电路依据发光二极管灯串的状态产生回授信号以作为控制器调变切换开关的根据;本技术便于实现快速调节节点电压来避免发生屏闪的现象,同时控制简便,能提高了效率。
11 一种用于贴片稳压二极管中的玻壳的装填装置及装填方法
12 一种通用的稳压二极管结构
13 一种基于稳压二极管的过压保护开关电路
14 一种带稳压二极管保护的LED灯
15 一种稳压二极管及测量装置
16 一种恒流二极管与稳压二极管并联分压的直流辅助电源
17 恒流二极管与稳压二极管并联分压的直流辅助电源
18 扩流型恒流二极管与稳压二极管并联分压的直流辅助电源
19 基于稳压二极管的防浪涌LED驱动电路
20 一种稳压二极管及其制作方法
21 一种用于稳压二极管的建模方法和模型电路
22 稳压二极管及其加工工艺
23 一种平面双结型稳压二极管芯片及其生产工艺
24 稳压二极管稳压值检测器
25 检测稳压二极管稳压值装置
26 稳压二极管性能测试器
27 高效热稳定稳压器、可调的稳压二极管及调节输出的方法
28 稳压保护电路及其所属的显示控制器以及发光二极管驱动方法
29 一种双向稳压二极管DB3芯片的生产工艺
30 稳压二极管检测电路
31 一种用多晶硅制作突变结的稳压二极管及其制造工艺
32 齐纳二极管稳压电路
33 一种带稳压二极管保护的LED灯
34 一种稳压二极管制造工艺
35 一种稳压用二极管针接触件
36 一种设计稳压二极管的方法
37 利用齐纳二极管的稳压单元及稳压装置
38 离子注入稳压二极管芯片的制造方法
39 稳压二极管

  以上为本套技术的目录及部分简要介绍,完整内容都包括具体的配方配比和生产工艺制作过程。收费230元,购买或咨询更多相关技术内容可联系:13510921263
